altium designer9汉化修改版下载32/64位 v9.4.0 免费版

ad9修改版全称为altium designer summer09，又称protel ad9修改版，是专业的pcb设计软件。很多朋友在找ad9安装教程，下面也有小编带来的详细的图文安装和修改教程，以帮助大家更好的使用altium designer9。

altium designer介绍

把设计方法书放到一边，然后回想一下会发生什么。altium designer是一种单一的设计软件，却能提供上百万种的实现方法

不要把你的设计能力局限在某一个水平。让自己从旧有的设计包中脱身，进入到全方位设计这种方法中。利用所有可用的的技术和工具来实现你的想法，让这些想法变成日后被广泛使用的聪明并相互关联的产品。

altium designer要做的事情就是这样：帮你冲破旧有设计思维的局限，打破限制，把你从原来的孤立而困难的方法中解放出来。altium能帮助你不断探索，用更多而且崭新的方法做设计，并帮助你设计出前所未有的新玩意。

构思和设计时不用理会设备之间的界限。为你的客户设计整个产品的历程开启了。探索出你在产品的软硬件两方面特性加入了什么功能，并了解这个产品与更大的产品系统之间的关系。

ad9中文修改版特色

增强了图形化drc违规显示

summer 09版本改进了在线实时及批量drc检测中显示的传统违规的图形化信息，其含盖了主要的设计规则。 利用与一个可定义的指示违规信息的掩盖图形的合成，用户现在已经可以更灵活的解决出现在设计中的drc错误。

用户自定制pcb布线网络颜色

summer09版本允许用户在pcb文件中自定义布线网络显示的颜色。现在，用户完全可以使用一种指定的颜色替代常用当前板层颜色作为布线网络显示的颜色。并将该特性延伸到图形迭层模式，进一步增强了pcb的可视化特性。

pcb板机械层设定增加到32层

altium designer summer 09版本为板级设计新增了16个机械层定义，使总的机械层定义达到32层。

改进了directx图形重建速度

在altium designer summer09的pcb应用中增强了directx图形引擎的功能，直接关系到图形重建的速度。由于图形重构是不常用到的，如果不是非常必要，将不再执行重构的操作；同时也优化了directx数据填充特性。经过测试，summer09将在原版本的基础上提升20%的图形处理性能。

altium designer9修改版功能

一、直观的团队协作

1.创造未来的柔性设计技术

要想在瞬息万变的电子设计领域中生存下去，您需要一直站在变化的最前沿，来保持设计竞争力。通过业界第一款也是唯一一款支持刚柔结合pcb设计的altium designer工具，设计当前最具创新性的产品。轻松地定义材料选择，智能地完成刚柔结合板的布局和布线，在美观的、原生3d pcb中展现您的工程艺术作品。

2.规范并集中管理您最有价值的设计资产

设计过程的成功取决于所使用元器件的数据完整性、可靠性和一致性。通过altium designer的集中元器件库管理功能 ，可以建立一个来源唯一的、可信赖的、由整个设计团队共享的元器件库。您可以在未来所有的项目中，立刻使用、管控和复用所有有价值的元器件。

3.在机械世界可视化和验证您的电子设计

任何电子设计产品都要安装在机械物理实体之中。通过altium designer的原生3d可视化与间距检查功能，确保电路板在第一次安装时即可与外壳完美匹配，不再需要昂贵的设计返工。在3d编辑状态下，电路板与外壳的匹配情况可以实时展现，您可以在几秒钟内解决电路板与外壳之间的

二、广阔的工程应用范围

1.将您的设计与动态、智能的数据相连

最佳的元器件是，需要的时候就能够买到，并且价格还符合您的预算要求。使用altium designer的supplier links功能，可以从信赖的供应商那里获得丰富的元器件实时定价和可用性数据。即时获得常用元器件的价格和库存信息，您不再会因为买不到元器件而推迟产品发布日期了。

2.掌控设计数据和工作流程的效率

设计过程的成功取决于一系列单独但密切相关的细节。通过altium designer强大的数据管理工具，掌控您的设计数据和工作流程。使用灵活的生命周期管理系统，可以精确地控制设计数据；使用强大的版本控制系统，可以跟踪每一个设计变更。

3.发掘专业创建设计内容的潜力

无需从头开始进行所有的pcb设计，您可以直接利用altium建库专家们的知识和经验。访问altium公司提供的超过300000个免费元器件，提高元器件的创建效率。充分利用altium专业制作专业管理的统一元器件库内容，节省创建和管理元器件库的时间。

三、轻松的设计自动化

1.超级强大的布线技术帮助您充分发挥设计潜力

从复杂的电路板布局到创新的可穿戴技术，altium designer可以非常很容易地设计出有效无误的pcb板。凭借强大的布线技术，包括交互式布线模式和智能自动完成助手，您可以完全掌控pcb设计。

2.领先一步开始下一个设计工程

今天的设计是建立在过去成功的设计基础之上的。通过altium designer中最高效的设计复用工具，帮助您发掘真正的设计潜力。轻松保存、共享和复用一切最值得信赖的设计资产，包括设计片段、受管的原理图图纸、公司的元器件库和模板等。

3.轻松完成您的设计之旅

从概念到完成产品，您的设计过程可以分解为若干个不同的阶段，这些阶段需要保持一致性和连接性。利用altium designer强大的发布管理工具，您可以完全掌控设计过程。利用灵活的输出文档管理工具，您可以即时向制造商传达完整的设计意图。

ad9安装修改汉化教程

一、安装+修改教程

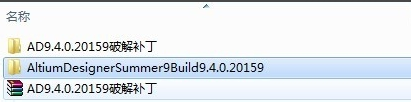

1.下载并解压缩，会看到如下图的两个文件，一个是安装程序，一个是修改补丁（下载地址包括了官方版和网盘的修改版，大家根据需要进行下载）

2.打开“AltiumDesignerSummer9Build9.4.0.20159”文件夹，找到“Autorun”双击进行安装，如下图所示：

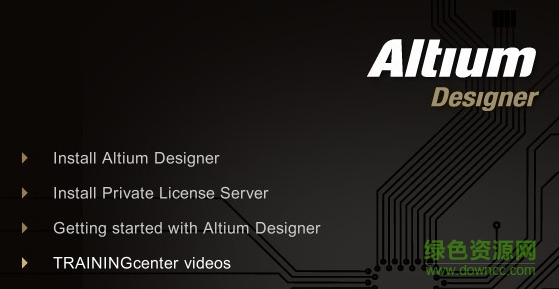

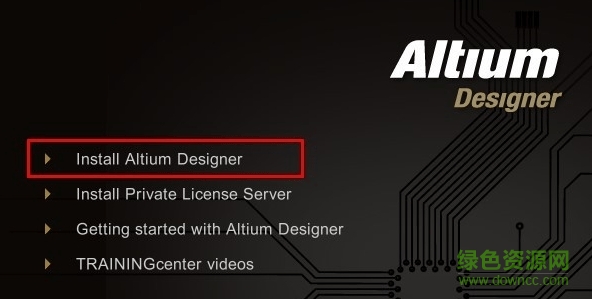

3.进入安装界面，选择第一个选项：Install Altium Dseigner

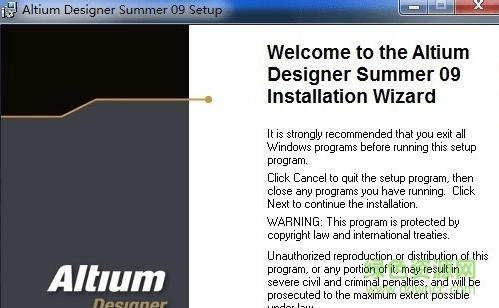

4.直接点击”Next“即可

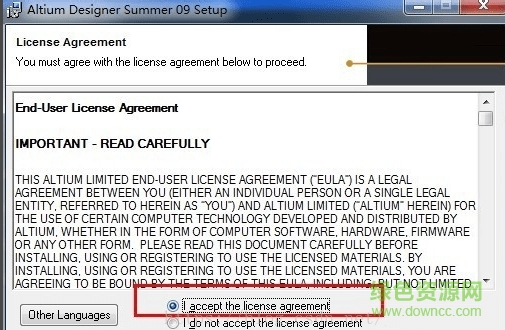

5.勾选第一个”I accept the license agreement“ ，然后点击Next

6.如图位置保持不变，直接点击Next继续

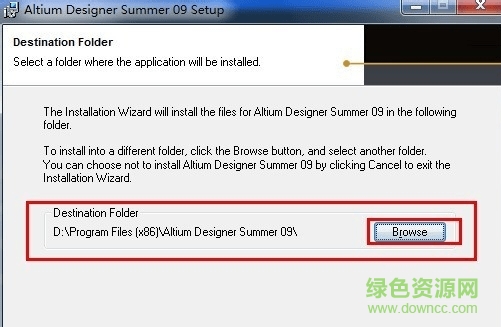

7.重点来了，设置安装路径，默认是C盘，点击”Browse“进行设置，建议选择D盘，然后点击Next

8.接着继续Next

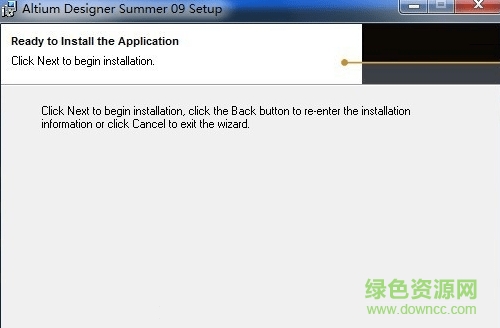

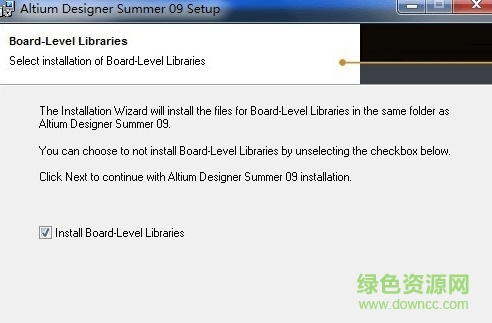

9.下面几部都是点击next，直到开始自动安装

10.安装完成后，就会看到如下图的界面，选择”Exit“

ps：不要运行软件，关系到下面的修改，切记哦！

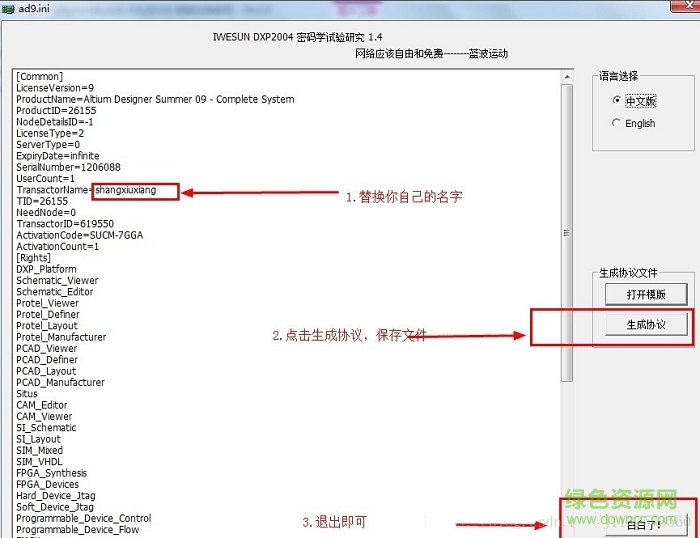

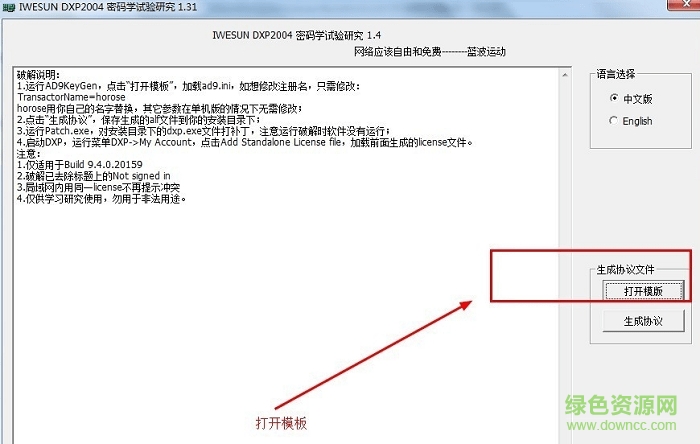

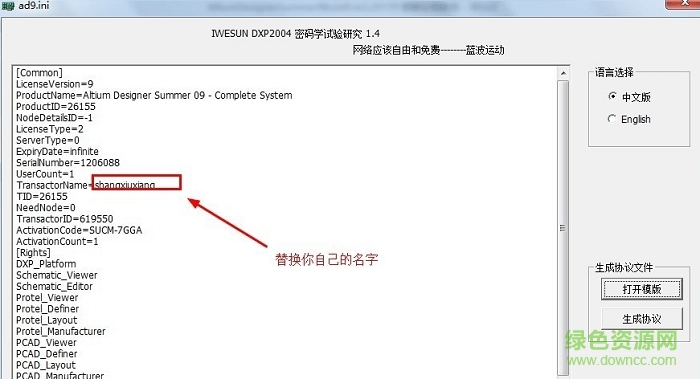

11.开始修改了，打开”AD9.4.0.20159修改补丁“文件夹，找到AD9KeyGen运行，然后点击“打开模板”，加载ad9.ini，如想修改注册名，只需修改：

TransactorName=horose

horose用你自己的名字替换，其它参数在单机版的情况下无需修改；

12.点击“生成协议”，保存生成的alf文件到你的安装目录下

13.运行Patch.exe，点击Patch，对安装目录下的dxp.exe文件打补丁

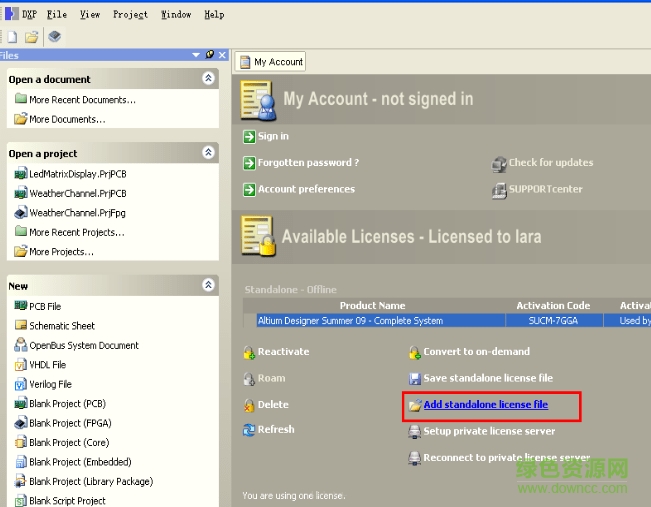

14.启动DXP，运行菜单DXP-My Account，点击Add Standalone License file，加载前面生成的license文件，修改到此完成。

二、汉化教程

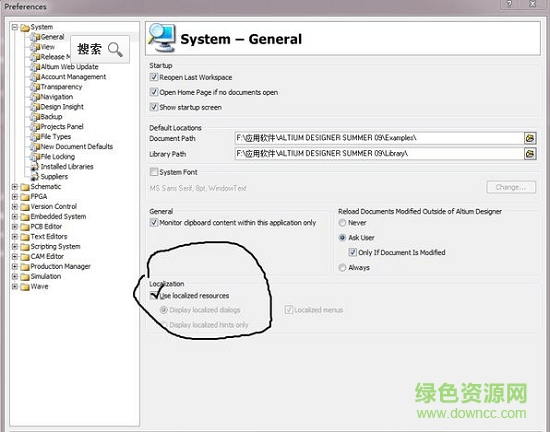

1.打开ad9，点击右上角dxp，择Preferences2、点击“system”》“general”》勾选“use localized resources”

2.然后重启软件就可以变成中文界面了。

常用快捷键

Tab——浮动图件的属性设置

Home——以光标位置为中心

Pageup——放大

Pagedown——缩小

V,Rb——刷新屏幕

x+ab——取消所有被选取图件的选取状态

Delete——删除元件

x——将浮动图件左右翻转

y——将浮动图件上下翻转

Space——将浮动图件旋转90度

Alt+Backspace——恢复前一次的操作即撤销

Ctrl+Backspace——取消前一次的恢复

Ctrl+f——寻找指定的文字

Alt+F4——关闭

Altium

Space——绘制导线，直线或总线时，改变走线模式

Ctrl+Tab——在打开的各个设计文件文档之间切换

Alt+Tab——在计算机打开的各个应用程序之间切换

Ctrl+Pagedown——图纸充满屏幕

Ctrl+鼠标滚轮——放大缩小

P+N——添加net

C+C——项目编译

D+M——原理图中所有器件建库

D+B——浏览库

D+L——添加/移除库

P+T——放置

Text——文本

P+D+LSCH——下放置普通线（非电气）

Ctrl+拖拽——SCH下连线跟着器件走

Shift+拖拽——SCH下复制元器件

Ctrl+M

——距离测量（Q可切换公/英制）

R，M——测量任意两点间的距离

空格键在交互布线的过程中，切换布线方向。

Shift+S——切换PCB单层/多层显示

O，B——设置PCB属性

O，P——设置PCB相关参数

D，K——PCB层管理器E，

O，S

——设置PCB原点
